Недавно при реализации одного из проектов, связанных с распознаванием образов, у нас возникла необходимость установить библиотеку компьютарного зрения OpenCV на одноплатный микрокомпьютер Raspberry PB2.

Порывшись в Сети и потратив некоторое время на эксперименты мы успешно решили эту задачу. В результате получилась небольшая инструкция, которой мы с удовольствием делимся со всеми, кто решит использовать OpenCV на Raspberry.

Итак: установка OpenCV:

В примере мы используем версию opencv 2.4.9.

Для начала нам нужно обновить нашу систему:

Теперь нам необходимо установить дополнительные библиотеки:

После того как мы закончили устанавливать библиотеки переходим к установке OpenCV. В ходе установки может возникнуть ситуация при которой может не быть какой то библиотеки для Вашей системы и нужно будет смотреть чего не хватает и доставлять дополнительно.

Создаем папку в которую будем скачивать наш архив:

Теперь нам нужно распаковать наш архив. Для этого используем команду:

В результате у нас создастся папка openCV-2.4.9. Переходим в нее и создаем папку release

Пришло время провести конфигурацию OpenCV. Если Вам не нужно сторонних настроек то можно воспользоваться конфигурацией по умолчанию (для этого просто жмем клавишу «с»). При запуске ccmake появится список настроек которые можно указать (как показано на картинке ниже)

И так приступим:

(Press "c" if empty cache configuration)

Нажимаем клавишу «с»

Когда прошли установки нажимаем снова клавишу «с» для продолжения и клавишу «g» для генерации makefile.

Теперь все сконфигурировано и осталось нажать make. Этот процесс займет в среднем порядка 10 чесов.

На этом установка завершена. Осталось проверить работоспособность.

Создаем файл main.cpp

#include #include using namespace cv; int main(int argc, char** argv) { if (argc != 2) { printf("usage: n"); return -1; } Mat image; image = imread(argv, 1); if (!image.data) { printf("No image data n"); return -1; } imshow("Display Image", image); waitKey(0); return 0; }

Теперь необходимо создать файл CMakeLists.txt и вписать в него следущее:

Cmake_minimum_required(VERSION 2.8) project(DisplayImage) find_package(OpenCV REQUIRED) add_executable(DisplayImage main.cpp) target_link_libraries(DisplayImage ${OpenCV_LIBS})

Нам осталось только скомпилировать и запустить

Запускаем

./DisplayImage path_to_photo.jpg

Если все прошло успешно то в результате увидим картинку, которую Вы указали в параметре пути к файлу.

Леонид, прогаммист компании Sidstudio

Одно время я увлекался сборкой роботов-машинок на Ардуино и Raspberry Pi. Играть в конструктор мне нравилось, но хотелось чего-то большего.

И как-то раз, блуждая по Алиэкспрессу, я набрел на алюминиевое шасси для танка. Выглядело это творение в сравнении с машинками из пластика как Феррари в сравнении с телегой.

Я сделал себе подарок на Новый год, танк приехал, был собран и дальше надо было его оживлять. Я снял с машинки собствено Raspberry, конвертер питания, контроллер мотора и батарею. Все это было поставлено на танк и радостно заработало.

Танк должен стрелять, и следующим шагом стало появление у него камеры. У меня не получилось угадать с корпусом для камеры - в открытом состоянии он камеру не держал, а в захлопнутом - был настолько тугим, что у камеры отлетала линза. Помучившись, я просто примотал камеру изолентной к крышке корпуса. Теперь танк мог не просто ездить по комнате, но и делать фотки.

Стоит отметить серьезное преимущество танка над машинками в домашних условиях - на гусеничном ходу ему нет разницы, ехать по жесткому полу или по ковру. Колесный транспорт буксует на мягком ковре, вплоть до невозможности поворачивать.

Дальше мне хотелось развивать танк в направлении автономной навигации, опираясь на фотки с камеры. Пришлось погрузиться в мир компьютерного зрения и открыть для себя OpenCV. Началось все с распознавания цвета и контура - печатал на бумаге красный кружок, клеил его на телевизор и заставлял робота вертеться, пока кружок не был найден.

Идея была в том, чтобы замаркировать заметные объекты в комнате (диван, телевизор, стол) разноцветными кружками и научить робота ориентироваться по цвету.

Средствами OpenCV искались контуры нужного цвета (с допустимой толерантностью), потом среди контуров искалась окружность.

Казалось, что основной проблемой может стать случайный круг нужного цвета на каком-нибудь из предметов.

Однако, главная проблема оказалась в том, что цвет очень переменчиво выглядит в зависимости от освещения, поэтому диапазон, в котором узнавался красный (например) приходилось растягивать до оттенков, очень отдаленно напоминающих оригинальный цвет. Или подбирать искомый цвет с картинки, но в любом случае это был не уже красный, а оттенок коричневого.

Поиск кружка красного цвета:

Import cv2 import numpy as np import sys def mask_color(img, c1, c2): img = cv2.medianBlur(img, 5) hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV) mask = cv2.inRange(hsv, c1, c2) mask = cv2.erode(mask, None, iterations=2) mask = cv2.dilate(mask, None, iterations=2) return mask def find_contours(img): gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) blurred = cv2.GaussianBlur(gray, (5, 5), 0) thresh = cv2.threshold(blurred, 30, 255, cv2.THRESH_BINARY) thresh = cv2.bitwise_not(thresh) im2, cnts, hierarchy = cv2.findContours(thresh, cv2.RETR_CCOMP, cv2.CHAIN_APPROX_SIMPLE) cp_img = img.copy() cv2.drawContours(cp_img, cnts, -1, (0,255,0), 3) return cp_img def find_circles(img): gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) blurred = cv2.medianBlur(gray,5) circles = cv2.HoughCircles(blurred,cv2.HOUGH_GRADIENT,1,20,param1=50,param2=30,minRadius=0,maxRadius=0) cimg = img if circles is not None: circles = np.uint16(np.around(circles)) for i in circles: cv2.circle(img,(i,i),i,(255,0,0),2) cv2.circle(img,(i,i),2,(0,0,255),3) print "C", i,i,i return cimg def find_circle(img, rgb): tolerance = 4 hsv = cv2.cvtColor(rgb, cv2.COLOR_BGR2HSV) H = hsv c1 = (H - tolerance, 100, 100) c2 = (H + tolerance, 255, 255) c_mask = mask_color(img, c1, c2) rgb = cv2.cvtColor(c_mask,cv2.COLOR_GRAY2RGB) cont_img = find_contours(rgb) circ_img = find_circles(cont_img) cv2.imshow("Image", circ_img) cv2.waitKey(0) if __name__ == "__main__": img_name = sys.argv img = cv2.imread(img_name) rgb = np.uint8([[]]) find_circle(img, rgb)
Цветовое распознавание стало заходить в тупик, я отвлекся на каскады Хаара, используя танк для фотоохоты на кота. Кот неплохо маскировался, заставляя каскад ошибаться в половине случаев (если кто не знает, OpenCV идет со специально обученным на котиках каскадом Хаара - бери и пользуйся).

Охота на кота имела полезные последствия для робота - поскольку в статичную камеру не всегда можно было поймать объект охоты, я поставил штатив с двумя сервомоторами (и PWM-модуль для управления ими через Raspberry).

Продолжая изыскания на тему, что можно выжать из фоток комнаты, я закономерно пришел к нейросетям. Заглотив туториал по Tensorflow, я обработал его детектором фотки с танка и результаты были многообещающими - телевизор, стол, диван, кот, холодильник распознавались безошибочно.

Эксперименты эти проводились на компьютере, и дело осталось за малым - перенести TF на Raspberry Pi. К счастью, на гитхабе живет уникальный человек, который набрался терпения и прорвался через установку всех зависимостей и многочасовое время компиляции - и выложил в общий доступ собранный Tensorflow для Raspberry Pi.

Однако, дальнейшее изучение темы открыло, что OpenCV не стоит на месте и его контрибуторы выпустили модуль DNN (Deep Neural Networks), предлагающий интеграцию с нейросетями, обученными на TensorFlow. Это решение гораздо удобнее в разработке, плюс отпадает необходимость в самом TF. Пришлось немного поколдовать, так как свежая версия Mobile SSD нейросети для TF, уже не подхватывалась последней версией OpenCV. Надо было искать
и проверять рабочую версию Mobile SSD. Плюс к этому, DNN нормально работает только под OpenCV 3.4, а этой версии для Raspberry я не нашел. Пришлось собирать самому, благо это гораздо проще, чем возиться с TensorFlow. При этом собрать OpenCV под последнюю весию Raspbian (Stretch) не удалось, а вот на последней версии предыдущего поколения (Jessie) все взлетело как надо.

Пример кода, использующий DNN и не использующий Tensorflow.

Несколько файлов, отвечающих за имена объектов были вытянуты из TF и зависимость от самого TF убрана (там было только чтение из файла).
Исходный код на гитхабе.

Import cv2 as cv import tf_labels import sys DNN_PATH = "---path-to:ssd_mobilenet_v1_coco_11_06_2017/frozen_inference_graph.pb" DNN_TXT_PATH = "--path-to:ssd_mobilenet_v1_coco.pbtxt" LABELS_PATH = "--path-to:mscoco_label_map.pbtxt" tf_labels.initLabels(PATH_TO_LABELS) cvNet = cv.dnn.readNetFromTensorflow(pb_path, pb_txt) img = cv.imread(sys.argv) rows = img.shape cols = img.shape cvNet.setInput(cv.dnn.blobFromImage(img, 1.0/127.5, (300, 300), (127.5, 127.5, 127.5), swapRB=True, crop=False)) cvOut = cvNet.forward() for detection in cvOut: score = float(detection) if score > 0.25: left = int(detection * cols) top = int(detection * rows) right = int(detection * cols) bottom = int(detection * rows) label = tf_labels.getLabel(int(detection)) print(label, score, left, top, right, bottom) text_color = (23, 230, 210) cv.rectangle(img, (left, top), (right, bottom), text_color, thickness=2) cv.putText(img, label, (left, top), cv.FONT_HERSHEY_SIMPLEX, 1, text_color, 2) cv.imshow("img", img) cv.waitKey()
В общем, теперь фотки танка можно распознавать нейросетью, и это очень важный шаг в навигации в плане узнавания ориентиров. Тем не менее, одних картинок для полноценной навигации не хватало, требовалось измерять расстояния до препятствий. Так у робота появился эхолот. Чтобы подключить эхолот к Raspberry, надо немного потрудиться - эхолот возврашает сигнал на 5V, а Raspberry принимает 3.3V. На коленке эту проблему решают в основном резисторами на бредборде, однако мне не хотелось городить такую кустарщину на роботе. В итоге была найдена микросхема Level Shifter, которая делает все, что надо, и размером она с ноготь.

Кроме того, я озаботился внешним видом робота - не очень нравилось, что микросхемы и камера с эхолотом были прилеплены к картонкам. Развитие техники в нашем мире позволяет резать пластик лазером с разумными затратами времени и денег. В общем, я нашел мастерскую с лазерным станком, потратил немного времени на изучение инструкции к этой чудо-машине и далеко не с первой попытки вырезал панели под микросхемы и камеру с эхолотом.

Для автономной навигации все готово, но задача оказалась не настолько простой и при первой попытке я несколько закопался. Решил взять паузу, все хорошо обдумать, изучить аналоги. Возможно, эта навигация послужит темой для отдельной статьи.

REST интерфейс, который предоставляет робот в качестве базы для дальнейшего использования:

GET /ping GET /version GET /name GET /dist POST /fwd/on POST /fwd/off POST /back/on POST /back/off POST /left/on POST /left/off POST /right/on POST /right/off POST /photo/make GET /photo/:phid GET /photo/list POST /cam/up POST /cam/down POST /cam/right POST /cam/left POST /detect/haar/:phid POST /detect/dnn/:phid

Защитите ваш сундучок от посторонних глаз без запоминания кодовой комбинации или использования ключа. Ваше лицо и будет служить ключом для открытия сундучка!

В данном проекте показано, как использовать микрокомпьютер Raspberry Pi и камеру Pi для открытия сундучка с помощью технологии распознавания лица.

Программная часть данного проекта основывается на алгоритме, который представлен в библиотеке OpenCV computer vision library . Raspberry Pi является идеальной платформой для данного проекта, поскольку обладает достаточной вычислительной мощностью для запуска OpenCV и имеет небольшие габаритные размеры, позволяющие вместится в любом месте.

Данный проект средний по сложности. В нем выполняется компилирование и установка программного обеспечения на микрокомпьютере Raspberry Pi. Если у вас есть опыт создания подобных вещей, и вы не имеете проблем при использовании командной строки, тогда вы полностью готовы пройти все этапы данного проекта. Вы также можете обратиться к справочным материалам Adafruit learning system при возникновении каких-либо проблем.

Шаг #1: Подготовка сундучка

• Просверлите отверстие диаметром 7/16 дюйма в верхней части сундучка для вставки камеры Pi.
• Просверлите отверстие большего диаметра сзади сундучка для вставки нажимной кнопки и силовых кабелей.

Шаг #2: Изготовления защелки

• Установите штифт в передней части сундучка, который будет захватываться защелкой при повороте сервопривода.
• Изготовьте небольшой каркас для поддержки Pi и защелки сервопривода. Сервопривод прикрепляется к каркасу с помощью деревянной пластины и винтов с головкой под шлиц.

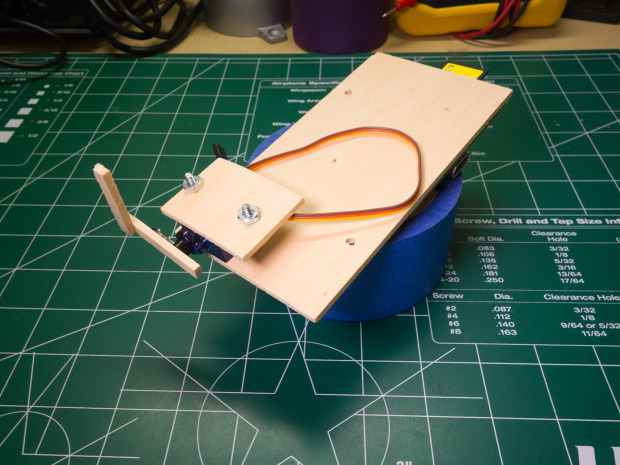

• Изготовьте защелку из двух деревянных пластин, склеенных под прямым углом и прикрепленных к качалке сервопривода.

Шаг #3: Завершение работы с сундучком

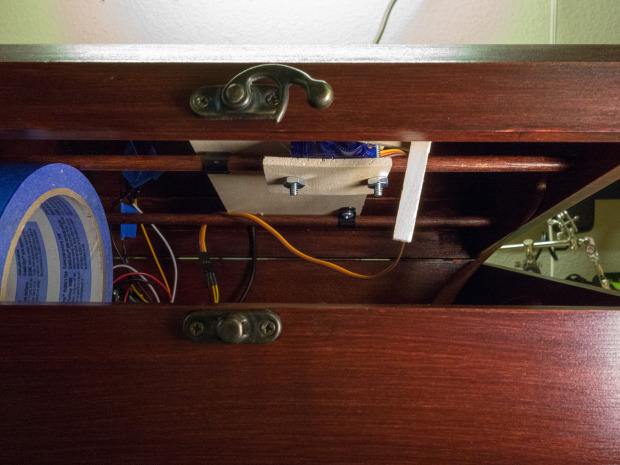

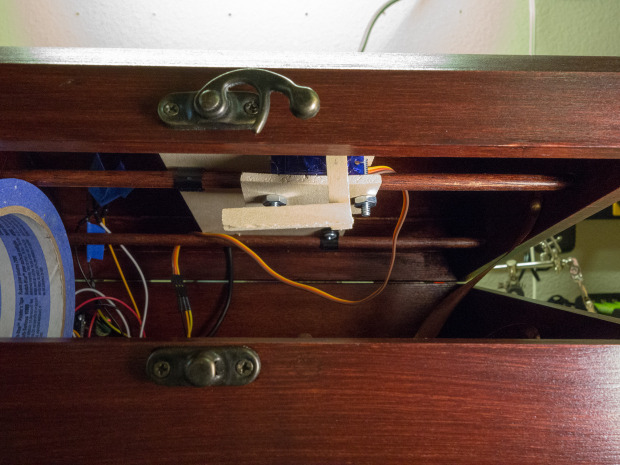

• Проверьте правильность соприкосновения каркаса, Pi и защелки в верхней части сундучка. Убедитесь в том, что защелка сервопривода поворачивается вниз и захватывает штифт внутри передней части сундучка.
• Установите штифты, которые проходят через верхнюю часть сундучка, для поддержки каркаса.
• Устраните дефекты в сундучке с помощью рашпиля и наждачной бумаги, и далее заморите деревянную поверхность по своему желанию.

Шаг #4: Подключение электронных компонентов

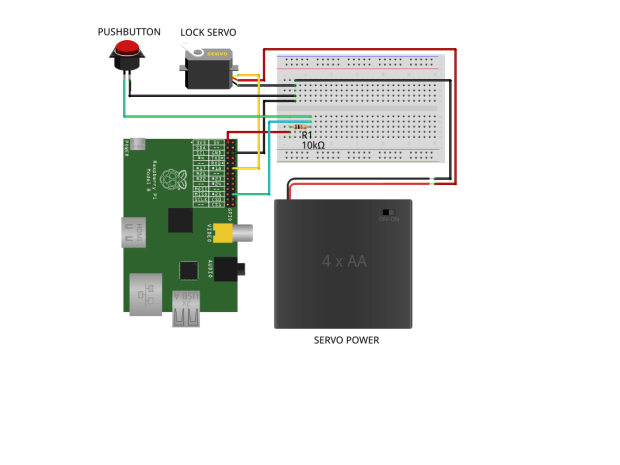

• Подключите сигнальную линию сервопривода к выводу GPIO 18 на Raspberry Pi. Питание и земля для сервопривода должны подключаться к питающим выводам аккумулятора.
• Подключите один вывод нажимной кнопки к выводу Pi GPIO 25, и через резистор 10 кОм к выводу напряжения питания 3.3 В Pi. Подключите второй вывод нажимной кнопки к земляному выводу Pi.
• Соедините вместе земляные выводы аккумулятора и Pi.

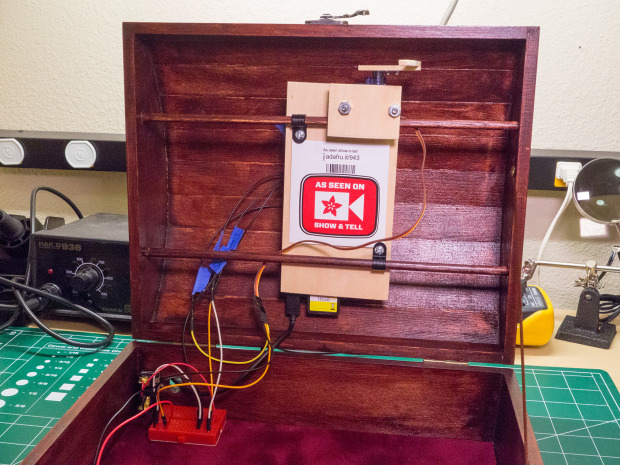

• Установите Pi камеру через отверстие в верхней части сундучка и подсоедините кабель к микрокомпьютеру Pi.

Шаг #5: Компилирование OpenCV

• На данном этапе необходимо установить последнюю версию OpenCV на Raspberry Pi. К сожалению, сначала нужно скомпилировать OpenCV из исходного кода, поскольку старая двоичная версия не содержит алгоритмы распознавания лица, используемые в проекте. Компилирование OpenCV на Pi занимает около 5 часов.
• Подайте питание на микрокомпьютер Pi и подключитесь к нему через сеанс работы с терминалом.

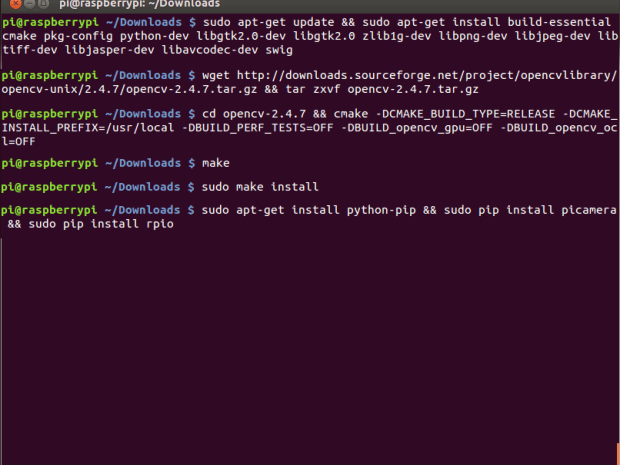

• Выполните следующие команды для установки взаимозависимостей OpenCV:

sudo apt-get update && sudo apt-get install build-essential cmake pkg-config python-dev libgtk2.0-dev libgtk2.0 zlib1g-dev libpng-dev libjpeg-dev libtiff-dev libjasper-dev libavcodec-dev swig

• Выполните следующие команды для загрузки и разархивирования исходного кода для последней версии OpenCV:

wget http://downloads.sourceforge.net/project/opencvlibrary/opencv-unix/2.4.7/opencv-2.4.7.tar.gz && tar zxvf opencv-2.4.7.tar.gz

• Выполните следующие команды для подготовки компиляции исходного кода OpenCV:

cd opencv-2.4.7 && cmake -DCMAKE_BUILD_TYPE=RELEASE -DCMAKE_INSTALL_PREFIX=/usr/local -DBUILD_PERF_TESTS=OFF -DBUILD_opencv_gpu=OFF -DBUILD_opencv_ocl=OFF

• Выполните данную команду для запуска компиляции OpenCV (примите во внимание, что компиляция занимает около 5 часов):

• После завершения компиляции OpenCV, выполните данную команду для установки Pi:

Шаг #6: Пробное распознавание лица

• На данном этапе мы опробуем алгоритмы распознавания лица, которые позволят открывать сундучок.
• Загрузите программное обеспечение для данного проекта с депозитария github repository (сноска: https://github.com/tdicola/pi-facerec-box).
• Разархивируйте архив и скопируйте содержимое в директорий на Pi.
• Во время сеанса работы с терминалом на Pi просмотрите директорий и выполните следующую команду для запуска пробного скрипта:

sudo python capture-positives.py

• Во время работы скрипта вы можете нажать кнопку, располагаемую на сундучке, для фотографирования с помощью камеры Pi. Скрипт попытается определить одно лицо в захваченном изображении и сохранить его как правильно отснятый кадр в поддиректории./training/positive.
• Каждый раз при захвате изображения, кадр записывается в файл capture.pgm. Вы можете просмотреть его в графическом редакторе, чтобы определить, как камера Pi выполняет захват и определяет изображение вашего лица.
• Используйте кнопку для захвата 5 или более изображений вашего лица для получения правильных результатов. Попытайтесь получить изображения с разных углов, при различном освещении и т.д. На фотографиях вы видите полученные мной изображения лица.
• Если вам интересно, вы можете просмотреть директорий./training/negative, в котором размещаются изображения из базы данных распознавания лиц AT&T, которые можно использовать как примеры людей, которые не должны иметь доступ к открытию сундучка.
• После получения правильных изображений запустите следующие команды для обработки правильных и неправильных пробных изображений, и для проверки алгоритма распознавания лица (примите во внимание, что данная пробная операция занимает около 10 минут):

python train.py

Шаг #7: Конфигурирование сервопривода

• На данном этапе необходимо определить значения ширины импульсов сервопривода для запирания и отпирания защелки.
• При подаче питания на микрокомпьютер Raspberry Pi и сервопривод защелки, подключитесь к Pi в сессии работы с терминалом. Убедитесь в том, что сундучок открыт так, что вы можете видеть перемещение сервопривода без заклинивания.
• Выполните следующую команду для запуска интерактивной сессии Python как суперпользователь (необходимо иметь доступ к выводам GPIO и возможность перемещения сервопривода):

sudo python

• В командной строке Python >>>, введите данную команду для загрузки библиотеки RPIO servo library:

from RPIO import PWM

• Далее введите следующую команду:

servo = PWM.Servo()

• В заключении выполните данную команду для перемещения защелки сервопривода в центральное положение:

servo.set_servo(18, 1500)

• Параметр 1500 для установки функции set_servo определяет ширину импульса для привода в микросекундах. Крайние значения находятся в диапазоне от 1000 до 2000.
• Попытайтесь выполнить функцию set_servo с различными значениями ширины импульса, пока не получите значения, при которых происходит правильное закрытие и открытие защелки, как показано на фотографиях.
• Не забывайте, что вы можете снять качалку сервопривода и прикрепить повторно для надлежащей ориентации защелки на сервоприводе.
• Как только значения будут подобраны, откройте config.py в текстовом редакторе с правами суперпользователя и измените следующие значения:
• Установите LOCK_SERVO_UNLOCKED равным значению ширины импульса для разблокировки положения защелки – отпирание. На моем железе надлежащее значение 2000.
• Установите LOCK_SERVO_LOCKED для определения блокировки положения защелки – запирание. В моем случае это значение 1100.

Шаг #8: Запуск программного обеспечения

• После проверки распознавания лица и калибровки сервопривода, можно запустить программный код!
• При подаче питания на микрокомпьютер Raspberry Pi и сервопривод защелки, подключитесь к Pi в сессии работы с терминалом и просмотрите корневой директорий проекта.

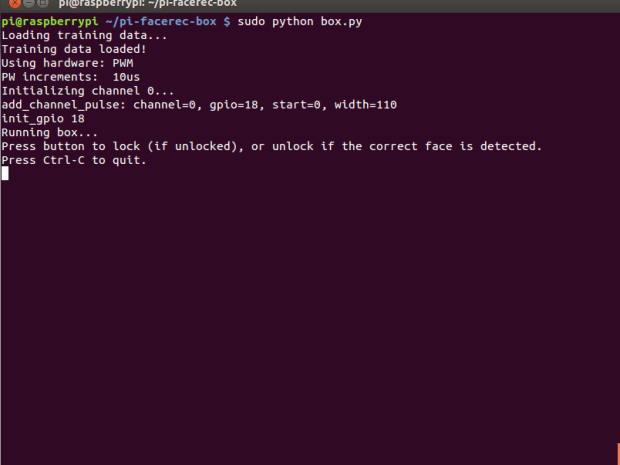

• Выполните следующую команду для запуска программного кода (будьте внимательны, поскольку сразу произойдет запирание сундучка):

sudo python box.py

• После загрузки пробных данных (это занимает несколько минут), направьте камеру на ваше лицо и нажмите кнопку для попытки распознавания лица.
• Если сундучок распознает ваше лицо, сработает сервопривод и отопрет защелку. Если ваше лицо не распознано, на терминале отобразится сообщение, насколько ваше лицо было близко к пробному изображению.
• Для распознавания лица необходимо, чтобы захваченное изображение совпало с пробным, с достоверностью 2000 или менее. Если ваше лицо совпадает с данными пробного изображения, но достоверность невысокая, вы можете изменить порог достоверности в config.py (под настройкой POSITIVE_THRESHOLD). Если распознавание все еще не достоверное, тогда загрузите больше надлежащих захваченных изображений и запустите пробное распознавание еще раз. Алгоритм распознавания лица в данном проекте сильно зависит от освещения лица, поэтому попытайтесь иметь тот же источник освещения, что и при пробных попытках (или добавьте несколько дополнительных изображений при различных условиях освещенности).
• После раскрытия сундучка повторно нажмите кнопку для его закрытия. Для этого операция распознавания лица не требуется.
• Если сундучок плохо открывается и не распознает ваше лицо, тогда выполните шаги конфигурации сервопривода для ручного перемещения сервопривода в положение отпирания с помощью команды set_servo.
